Como funcionam os guindastes de torre?

Um guindaste de torre é um guindaste fixo capaz de transportar cargas pesadas a alturas precárias.

À medida que o mundo se metamorfoseia em uma selva urbana, os edifícios parecem estar competindo para se elevar mais alto que os outros.
No entanto, algo mundano – mas fascinante! – se eleva ainda mais alto do que o edifício mais alto que alguém já viu, apenas para desaparecer quando seu trabalho estiver concluído.Sim, estamos falando de guindastes.

Quase não perdemos um momento de olhar, muito menos tempo para entender como eles funcionam. Então, hoje, vamos fazer exatamente isso.

O que é um guindaste?

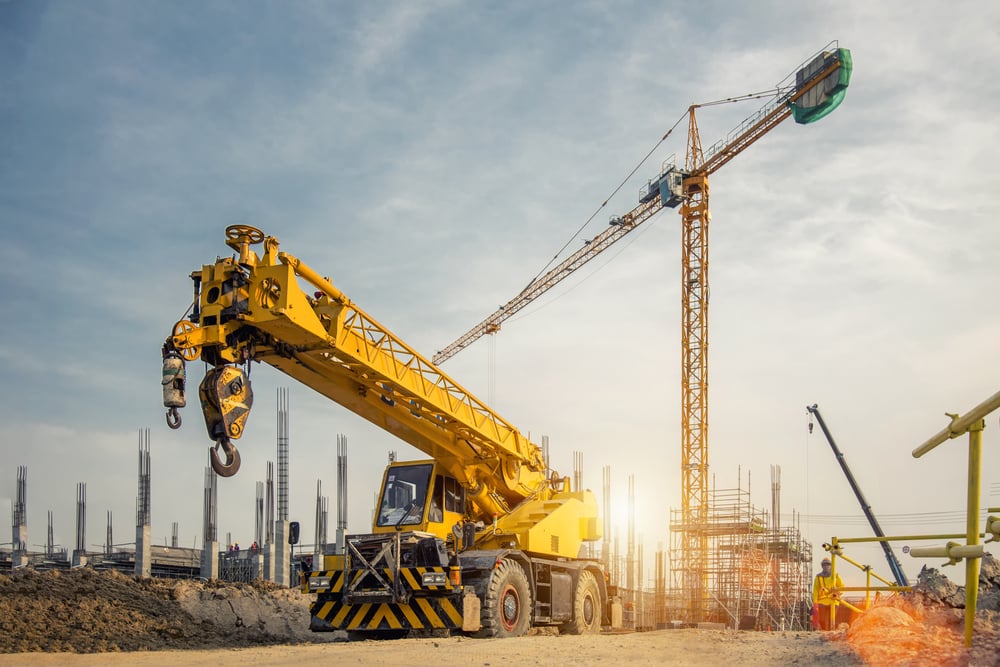

Guindaste móvel em uma estrada e guindaste de torre em canteiro de obras (Bannafarsai_Stock) s

Guindastes podem levantar cargas pesadas com pouca ajuda humana (Crédito da foto: Bannafarsai_Stock / Shutterstock)

Um guindaste é uma máquina capaz de erguer mercadorias pesadas a grandes alturas com pouca ajuda humana. Dependendo da natureza do projeto, os guindastes podem ser fixos ou móveis. Os guindastes fixos, como o nome sugere, permanecem no local durante o projeto e devem ser desmontados antes de mudar para outro local. Os tipos comuns de guindastes fixos incluem guindastes de torre e pontes rolantes.

Os guindastes móveis, por outro lado, são geralmente montados em plataformas móveis que podem ser operadas manualmente ou motorizadas. Eles geralmente possuem lanças telescópicas que se estendem para aumentar seu alcance. No entanto, suas capacidades de carga são menores do que seus equivalentes fixos.

O que é um guindaste de torre?

Um guindaste de torre é uma estrutura em forma de L invertido capaz de levantar várias toneladas de peso a alturas precárias.
A característica mais marcante deste guindaste é que ele é autoconstruído e pode permitir a construção de um edifício adjacente a ele ou mesmo ao seu redor.

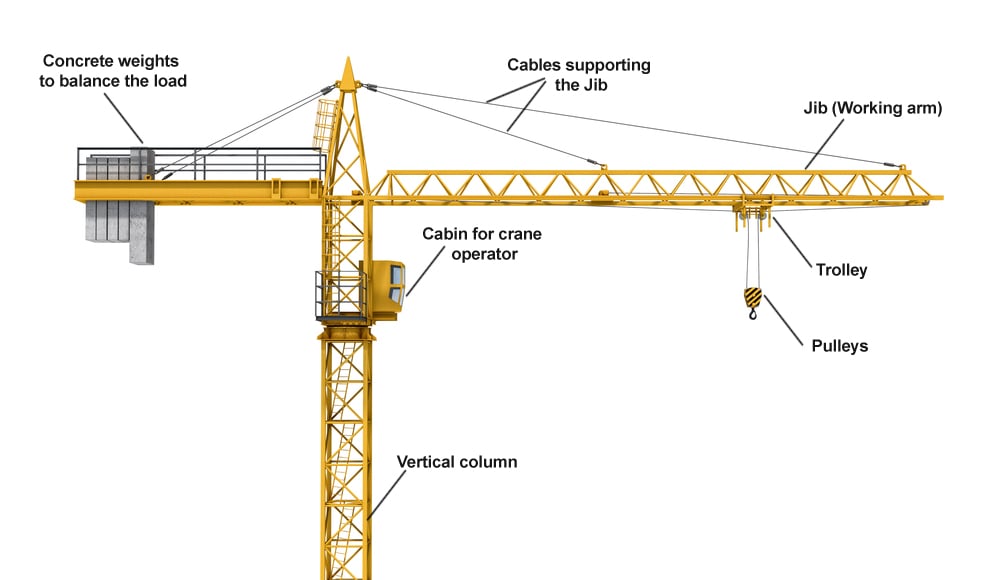

Componentes de um guindaste de torre

Componentes de um guindaste de torre

Componentes de um guindaste de torre

Apesar de poder levantar muito peso, um guindaste de torre é extremamente simples tanto em sua construção quanto em sua operação. É composto pelas seguintes partes:

1. Base

Esta é a parte mais importante do guindaste que suporta toda a estrutura. É feito de concreto que foi lançado algumas semanas antes do início da montagem do guindaste. O guindaste está ancorado nesta base.

2. Mastro

O mastro refere-se às colunas em forma de treliça que dão ao guindaste sua altura de trabalho. Em vez de serem uma coluna contínua, eles são projetados para serem aparafusados ​​uns aos outros e a outros componentes do guindaste. A base de concreto e as colunas do mastro conferem estabilidade ao guindaste e evitam que ele tombe.

3. Unidade de giro

A unidade de giro compreende uma engrenagem e uma disposição do motor, permitindo que o guindaste gire.

4. Braço de trabalho

Também conhecido como lança, ele se estende perpendicularmente ao mastro e abriga o gancho e o carrinho que levantam a carga.

5. Braço de máquinas

Também conhecido como contra-lança, ele abriga os contrapesos e as polias que equilibram o guindaste.

6. Gancho e carrinho

O gancho é o principal componente de suporte de carga que transporta cargas. Ele está preso a um carrinho que permite que o gancho suba e abaixe, bem como se mova para perto e para longe do mastro. Isso é feito com a ajuda de cabos e polias presas ao carrinho.

7. Cabine do operador

Este é o centro de controle do guindaste e está conectado à unidade de giro. Para chegar à cabine, o operador deve subir uma série de escadas dentro do mastro.

Como funciona um guindaste de torre?

O princípio de funcionamento de um guindaste de torre é surpreendentemente simples. Ele é projetado de forma que todas as forças de tombamento sejam neutralizadas pela base de concreto e pelos contrapesos pendurados no braço da máquina.
Um guindaste descarregado, portanto, é ligeiramente desequilibrado por contrapesos e se torna estável apenas ao transportar cargas. As cargas são puxadas por meio de um guincho preso ao carrinho com cabos de aço.

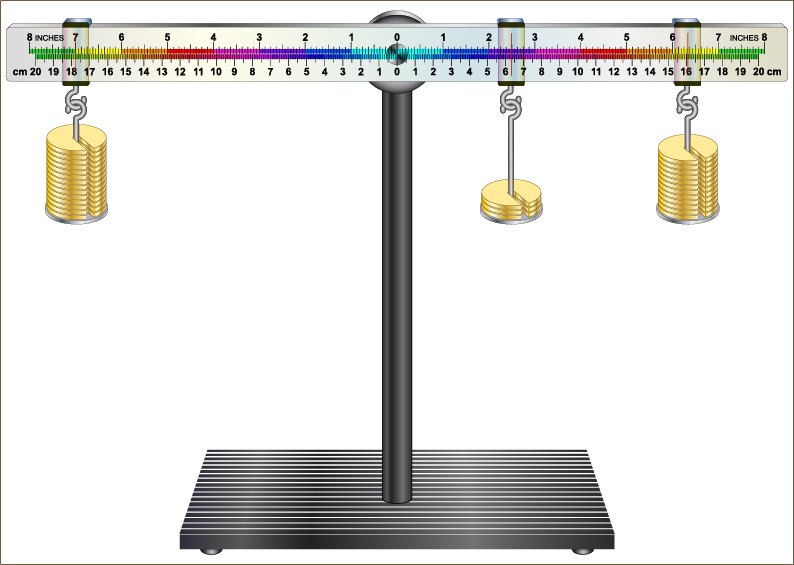

Equilíbrio de momentos em uma alavanca de dois braços (Fouad A. Saad) S

Um guindaste de torre funciona com base no princípio simples de equilíbrio do momento de inércia (Crédito da foto: Fouad A. Saad / Shutterstock)

A distância do mastro em que a carga é transportada afeta a estabilidade do guindaste, devido à geração de forças de tombamento. Para minimizar essas forças, cargas mais pesadas são levantadas mais perto do mastro, em comparação com cargas mais leves.
Para evitar que o guindaste fique sobrecarregado, ele é equipado com um limite máximo de carga e um interruptor de limite de momento de carga. Essas chaves medem a quantidade de ‘colapso’ e alertam o operador quando o limite é excedido.

Como um guindaste de torre se constrói?

Os guindastes de torre são geralmente montados até uma certa altura por meio de guindastes móveis. Como o alcance de um guindaste móvel é limitado, um guindaste de torre é equipado para se construir adicionando colunas ao mastro. Para isso, uma estrutura de escalada é aparafusada ao redor da seção superior do mastro. A unidade de giro e todos os componentes acima são então destravados do mastro e fixados na estrutura de escalada, que eleva aqueles que usam grandes aríetes hidráulicos.

O vão agora aberto serve para encaixar outra coluna, que foi puxada para a posição por meio do próprio guindaste. Quando o guindaste é desmontado, o processo é inverso.

Guindastes construídos adjacentes a canteiros de obras usam a base de concreto como suporte. Eles também precisam de colunas adicionais para se elevarem. No entanto, alguns guindastes são construídos em poços de elevador e utilizam o prédio como o próprio suporte. Nesses casos, eles podem desatarraxar as seções inferiores e usá-las para se construir à medida que a construção avança.

Classificação de carga de guindastes de torre

A classificação de carga de um guindaste pode ser compreendida pelo limite de 300 metros. A força de tombamento do guindaste, também conhecida como momento da força, é calculada multiplicando a carga pela sua distância do mastro. Assim, uma carga de 10 toneladas não pode ser mantida a mais de 30 metros de distância e cargas mais pesadas devem ser transportadas ainda mais perto. Um guindaste de torre pode içar com segurança até 19,8 toneladas de peso contra um contrapeso de 20 toneladas.

Uma nota sobre vários tipos de guindastes de torre

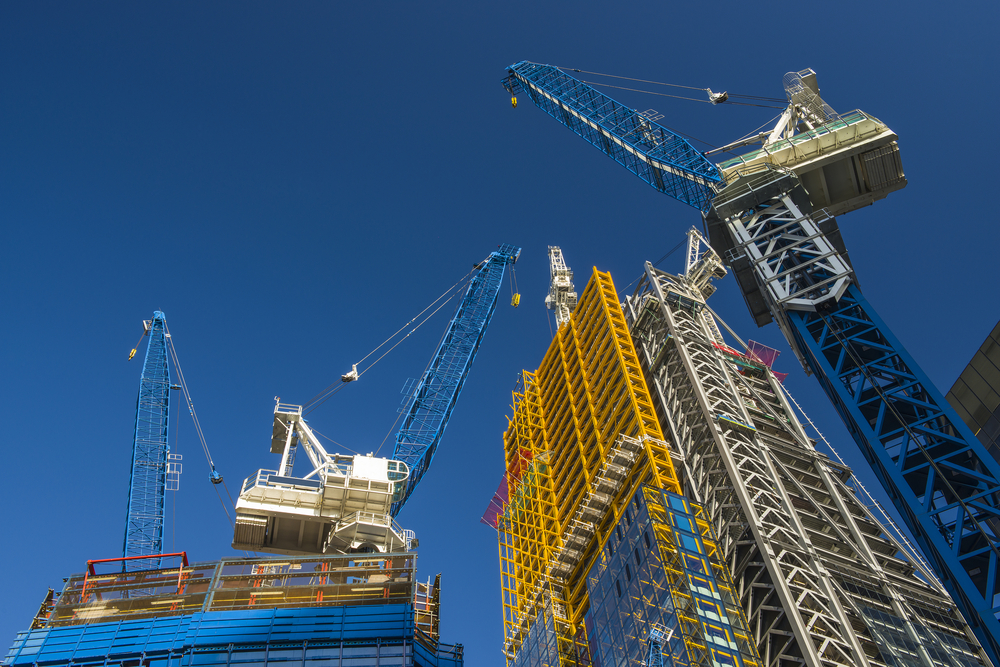

Guindastes de construção (Piotr Kuczek) s

Vários tipos de guindastes de torre (crédito da foto: Piotr Kuczek / Shutterstock)

Embora o princípio de funcionamento dos guindastes de torre permaneça o mesmo em todos os seus tipos, seu design foi compactado para atender à falta de espaço operacional. Os guindastes oscilantes são projetados com lanças que podem ser levantadas em um ângulo para reduzir o raio de giro. Os guindastes Derrick são projetados para caber em telhados e não requerem mastros altos para apoiá-los. Os guindastes de torre móveis são montados em trilhos que permitem que eles se movam lateralmente. Suas capacidades de carga são, no entanto, menores do que as tradicionais guindastes de torre de lança horizontal.

Com os avanços da tecnologia e o aprimoramento dos materiais, os guindastes tornaram-se ainda mais seguros e compactos. À medida que os arranha-céus aumentam sua presença em skylines ao redor do mundo, essa vasta variedade de guindastes se tornou uma parte indispensável de nossas vidas.
